先导溢流阀工作原理，看了就能懂

先导式溢流阀是由先导阀和主阀组成。先导阀用以控制主阀芯两端的压差，主阀芯用于控制主油口的溢流。

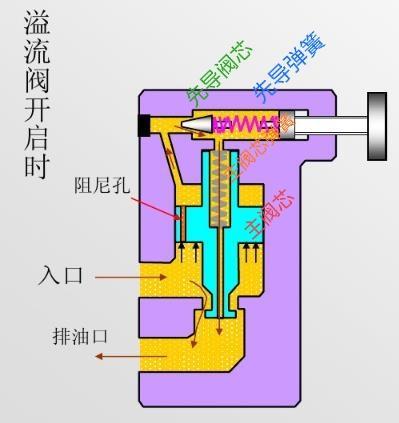

溢流阀开启时

压力油从入口进入到主阀活塞下腔，对活塞产生一个向上的力，此时压力小于先导阀芯弹簧力； 油通过阻尼孔进入到活塞上腔，对活塞产生一个向下的力。 当先导阀芯没有被打开前，活塞上下面积相同，压强也相等，因此对活塞产生的力平衡，加上主阀芯弹簧对活塞有向下的力，所以主阀关闭。溢流阀入口压力不断增大，当油压力大于先导阀芯设定的压力时，先导阀芯打开。主阀上腔的压力油通过先导阀排走，上腔压力变为0。由于上腔压力0，在下腔油压力的作用下，主阀向上移动，打开阀芯，入口的压力油通过主阀芯流入排油口，降低入口油的压力。当入口油压力下降到低于先导阀设定的压力时，先导阀芯关闭，在主阀上腔重新建立了压力，推动主阀芯向下移动，关闭主阀。

先导溢流阀工作原理

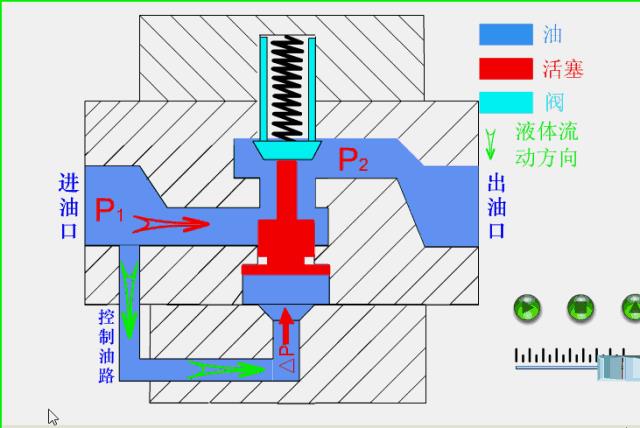

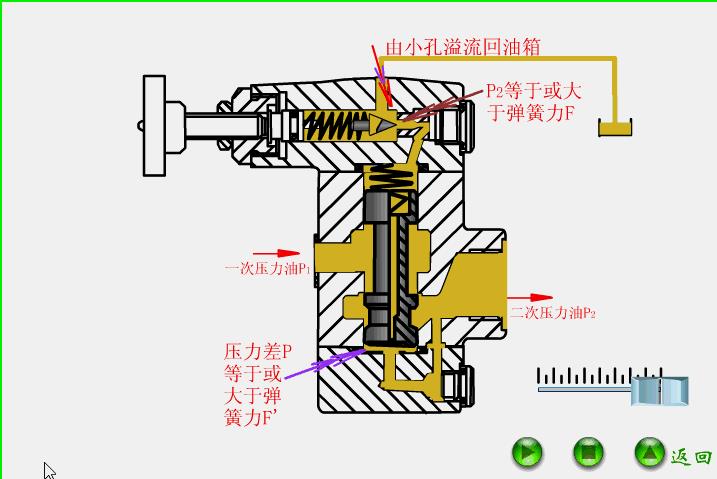

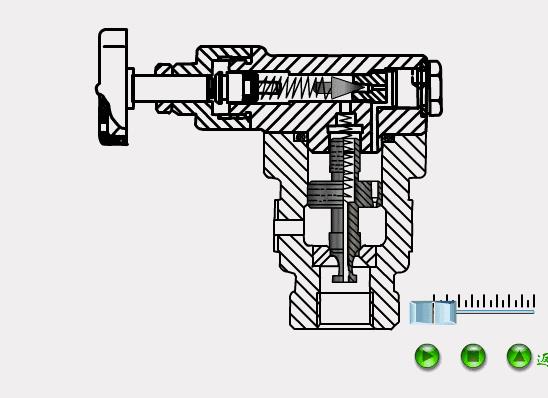

其他相关原理图：
