实际上，良好的接地不仅是高精度测量的前提，更重要的是它可以避免仪器、附件、测试件及测试夹具的损坏。 但良好接地的标准是什么，如何才能保证良好的接地，相信是诸位工程师感兴趣的。以下的文章中，我引用了安捷伦的维修服务部的一部名为“安捷伦电子测量仪器使用及维护建议”小册子的部分内容，即“电子测量仪器的接地”

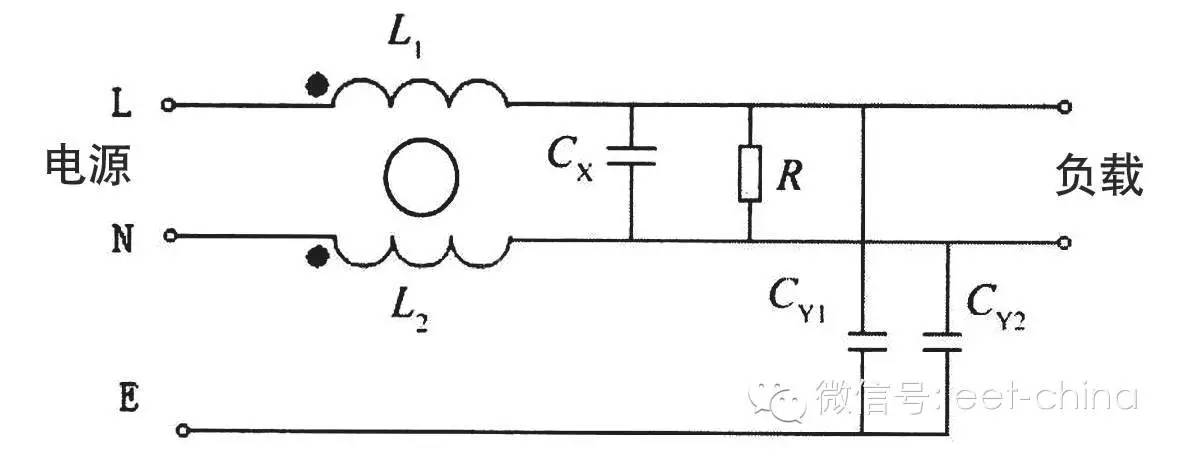

维修中经常发现由于仪表没有保护接地而烧坏仪表。使用仪表时务必要保证要有良好的接地。为了电磁兼容的需要，绝大部分电子测试仪表都安装了电源滤波器。电源滤波器的工作原理如下图

由图可见，电源波器的共模抑制 CY1 和 CY2 (CY1 = CY2) 连接到了仪表的外壳和电源的保护地上。如果没有接上电源保护地，则由于 CY1 和 CY2 的分压作用，仪表的外壳将会带上市电电压 (L, N 线之间 ) 220 V 的一半电压，即 110 V 电压。这将会对仪表操作者人身安全造成威胁 ; 同时会损坏仪表的信号输入输出端口内部电路，如信号衰减器、信号放大器等 ; 也会损坏仪表通讯接口，如 GPIB 接口、RS232 接口、USB 接口等。

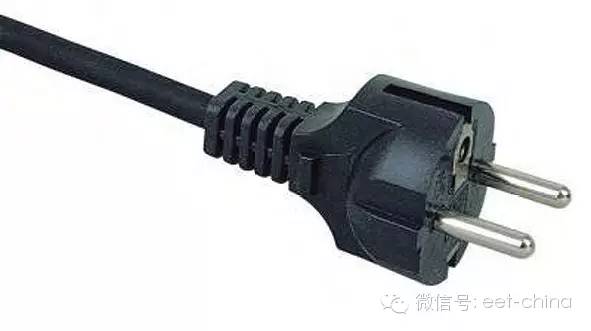

需要注意的一点是如果使用的是欧标的电源插头 ( 如图 ) 插到国标的插座上，电源接地线就没有接上，此时上面描述的情况就会发生。

电源接地系统要求

1. 接地线必须同任何导线完全隔离及绝缘，且仅能在建筑物的真正接地线处和电源中性线 ( 零线 ) 相接。

2. 接地线线径至少为 3.5 mm。

3. 接地线不是电源中性线 ( 零线 )，且必须与中性线分开 ( 概念上 )。

4. 接地阻抗在电源插座中性线与接地线之间测量时不得大于 2 欧姆 ( 适用于TN 系统，值仅供参考 )。

5. 在电源输出插座所测得的零线与地线间的电压不得大于 1.0 V，同时无论设备是否开启，电压的变化量不得超过 1.0 V。

6. 不能用铁管代替接地线。

7. 在接地线的接地端测得的接地电阻不大于 1 欧姆。

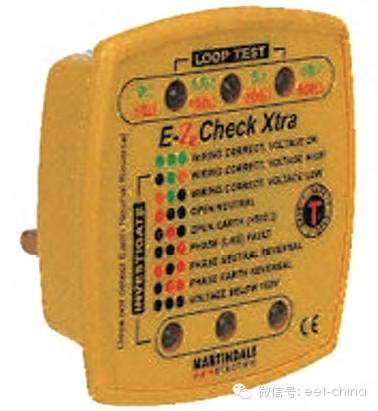

以上这些相关的电压和电阻值，我们可以用一个手持数字万用表测得。更为简单的方法是使用一个电源插座检测器， 如下图。这种通用产品在市场上很容易买到。
